Varlope à angle faible Lie-Nielsen N° 7-1/2

Varlope à angle faible n° 7-1/2

Description

Un outil puissant pour des enlèvements importants de matière, la varlope à angle faible n° 7-1/2 combine la longueur d'une varlope avec la simplicité et la souplesse d'emploi d'un rabot court. L'angle faible et la semelle longue la rendent idéale tant pour ajuster joints et raccords que pour dresser de larges surfaces. Les dimensions sont les même que la varlope standard n° 7

  • Longueur totale : 559 mm (22")
  • Largeur lame : 58,4 mm (2.3")
  • Épaisseur lame :  6,1 mm (0.240"
  • Inclinaison lame : 12°
  • Montage lame : biseau vers le haut
  • Corps en fonte
  • Bloc d'arrêt en bronze
  • Masse : 3.33 kg env. (7.35 lbs)

Utilisation

La varlope à angle faible Lie-Nielsen est le plus grand rabot à angle faible jamais produit. Il est auss imposant que la varlope n° 7, mais avec une conception beaucoup plus simple qui la rende facile et rapide à régler et excellente dans une très vaste variété de tâches.



Géométrie :

La lame repose sur le porte-fer usiné avec un angle de 12° sur le corps. Elle est livrée d'origine avec un biseau de 25°. De fait, l'angle de coupe est de 37°.



Affûtage de la lame :

Les lames des rabots d'établi Lie-Nielsen sont prêtes à l'emploi et peuvent travailler dès réception de votre rabot. Un très léger affilage complémentaire augmentera les performances. Un biseau secondaire, jusqu'à 5° de plus, aide à obtenir rapidement un affûtage "rasoir".

Vous pouvez trouvez des instructions d'affûtage plus détaillées en les téléchargeant ici (actuellement en anglais).

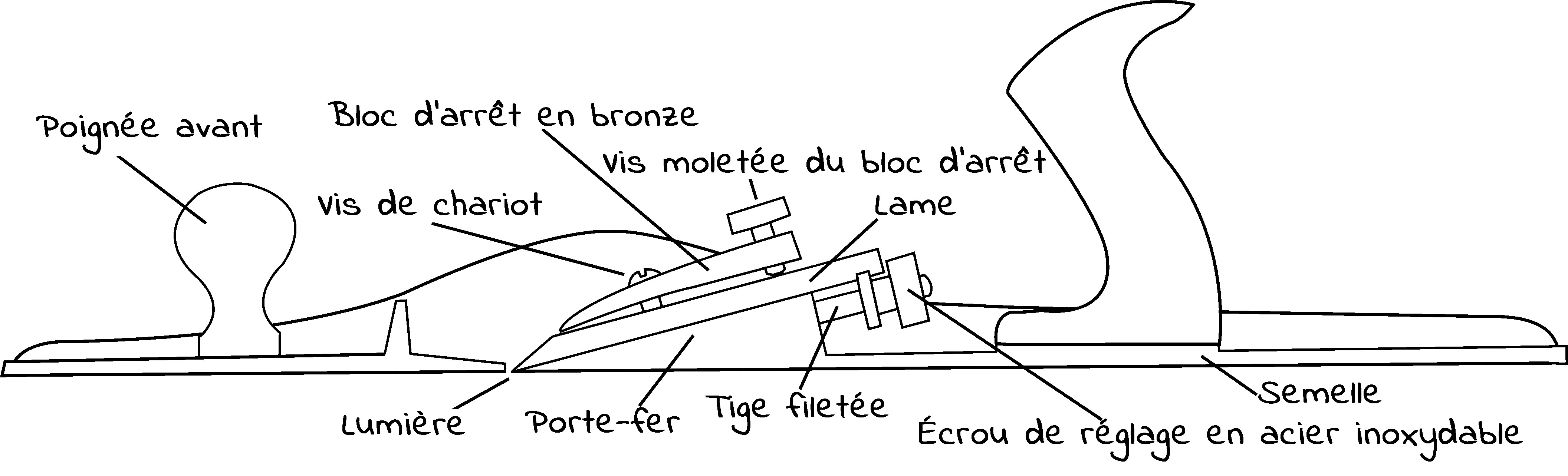

Réglage de la lame (fer) :

Le réglage de la lame est simple, direct et sûr. Tenez l'outil dans une main avec votre pouce sur le bloc d'arrêt. Desserrez complètement la vis moletée du bloc d'arrêt puis resserrez-la jusqu'à sentir une petite résistance.

Ajustez alors la profondeur de coupe avec la vis de réglage en acier inoxydable. Regardez la base de l'outil (le dessous de la semelle) depuis l'avant, l’œil à hauteur de l'extrémité avant du rabot. Ce geste s'appelle "Bornoyer". Jugez alors de la profondeur et de l’équerrage de la lame en observant la fine ligne sombre faite par la lame en sortant de la semelle. Lorsque vous avez terminé, serrez la vis moletée du bloc d'arrêt (sans trop).



Réglage latéral :

Le riflard à angle faible offre volontairement très peu de réglage latéral de la lame. C'est un avantage. Quand vous réglez la lame, le tranchant se mettra directement perpendiculaire à la semelle. Le petit désavantage est que vous devez affûter la lame vraiment d'équerre. Le guide d'affûtage Lie-Nielsen vous aidera beaucoup pour cela. Si vous souhaitez plus de jeu pour le réglage latéral de la lame, il vous reste à en réduire sa largeur en la meulant.

Maintenance

Matériaux:

Le fût est moulé en fonte ductile, un alliage très résistant susceptible d'encaisser nombre de contraintes. Ces pièces subissent un recuit de détente, un procédé qui réduit considérablement les contraintes internes et qui garantit que l'outil ne se déformera pas.

Le bloc d'arrêt est en bronze-manganèse.

Les autres pièces sont en laiton, acier et merisier.

La lame, d'une épaisseur remarquable de 4,75 mm (3/16") est en acier A2 (Selon norme AISI ou, selon norme AFNOR : X 100 Cr Mo V 5 ou, selon Werkstoff No. : 1.2363). Elle reçoit une double trempe cryogénique permettant d'obtenir une dureté de 60-62 HRC. Ce choix de matériaux et ce traitement thermique donnent l'assurance d'un tranchant très fin conservant très longtemps l'affûtage. Après le traitement thermique, la lame est entièrement rectifiée sur la face, le dos et le biseau. Cet état de surface doux et lisse permettra de donner très rapidement une finition "poli-miroir". L'épaisse lame permet une coupe sans broutement.



Maintenance :

Les semelles et côtés des fûts de rabots en fonte sont rectifiées bien plats et d'équerre, rodés à une tolérance de 0,04 mm (0.0015"). Selon l'utilisation de votre outil, un très léger ponçage avec tu papier abrasif grain 320 (humide ou sec) ou plus fin, sur une surface plane et dure (comme une plaque de verre) maintiendra la semelle dans un état neuf. Les fûts en fonte doivent être légèrement huilés ou cirés pour éviter oxydation et formation de rouille. Nous recommandons l'huile de camélia. C'est une huile végétale, non-toxique, propre, sans odeur qui reste fluide et qui ne tâche pas le bois.

Occasionnellement, l'outil doit être démonté nettoyé et les parties mobiles doivent être huilées.

Le bloc d'arrêt en bronze peut être poli avec un bon produit de nettoyage pour laiton ou laissé se patiner avec le temps et l'usage.

Les manches et pommeaux en merisier sont vernis et ne demandent aucun entretien.

Pour commander :

Varlope à angle faible n° 7-1/2 :

Code Forge de Saint-Juéry : L091010 7-1/2

Code Lie-Nielsen : 1-7-1-2
